SHB-D801 灌縫膠係 A、B 雙組分改性環氧類低粘度液狀膠粘劑，適（shì）合 0.5~3mm 寬的細微裂縫。

改性（xìng）環氧樹脂，不含苯乙烯，安全無毒
膠體（tǐ）粘度低、滲透（tòu）力強，能很好的充實修補裂縫
抗老化、耐介質（酸堿鹽）性能（néng）好（hǎo）
固化配比範圍廣，可操作時間長
固化時不收縮，固化後韌（rèn）性、抗衝擊能力優異

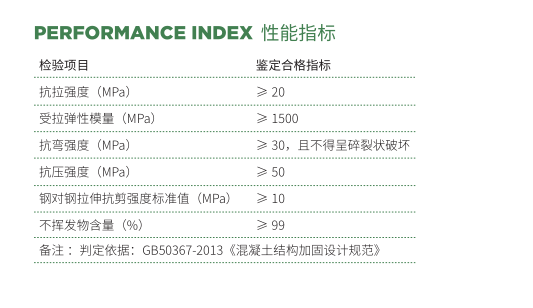

備注：環境溫度低於（yú） -5℃，固化時間可參照上表適當延長

■ 裂縫清理：縫中如被泥土粉塵堵塞（sāi），可用小型工業吸塵器吸出。沿裂縫兩邊約 5cm 的混凝土（tǔ）表麵要用濕布擦（cā）去塵土，但要注意縫中不得進水；
■ 粘貼底座：注膠底座宜（yí）用 SHB-D802 封口膠騎縫粘貼，注膠底座的間距與裂縫（féng）寬度有關。當裂縫數量較多（duō）時，具（jù）體作法（fǎ）如下：首先，在預計要貼注膠底座的裂縫位置貼（tiē）上醫用白（bái）膠布，再用窄毛（máo）刷（shuā）將封口膠沿（yán）裂縫來回塗刷，使裂縫封閉。大約 10 分鍾後（hòu），揭去膠布條，露出小縫；
■ 封閉裂縫：用封口膠將注膠底座預留的（de）小縫處騎縫粘上，整個底座（zuò）都要用（yòng）封口膠包嚴，固（gù）化（huà）後周邊可能有裂口，必須反複用封口膠補上，以免注膠（jiāo）時漏膠；
■ 進行試漏：試漏要逐（zhú）條裂縫進行。每條連通的裂縫，先將注膠底座用（yòng）堵頭堵上，留一個注膠（jiāo）底座用低壓注射器壓氣（qì），在封閉的裂縫上塗（tú）肥皂（zào）水進行試漏；
■ 配製膠水：注膠操作（zuò）一（yī）般在粘（zhān）注膠底座的第二天進行，氣（qì）溫在 30℃以上時，半天時（shí）間就可注膠。注膠前先配製 SHB-D801 灌縫膠，在塑料杯中分別倒入灌縫膠 A、B 組份，按規定重量比混合均勻備用；
■ 注入膠水：用低壓注射器吸取灌縫膠，插入注膠底座，用手推動低（dī）壓注射器活塞 , 使配製好的灌縫膠通過注膠底座壓入裂縫，當相鄰（lín）的注膠底座中流出膠水時，就可以拔出（chū）低壓注射器，堵上堵頭 , 將低壓（yā）注射器移到相鄰膠底座重複（fù）注膠。垂直縫，一般由下往上注膠，水平縫 , 從一端向另一端逐個注膠。如果裂縫較細時，可以使用低壓注射器（qì）上的彈力裝置對膠（jiāo）體自（zì）動加壓；
■ 二次注（zhù）膠：為（wéi）了保證膠（jiāo）水充滿裂縫，在注膠後約半小（xiǎo）時，可以對每個注膠底座再次注膠；
■ 質量（liàng）檢驗：灌縫膠的強度（dù）發展與環境溫度有很大關係，一般情況（20 ～ 25℃）1 天後開始（shǐ）固化，1 個月後達（dá）到（dào）要求強度。檢查（chá）注縫質（zhì）量可以用小型（xíng）空心鑽機，跨縫鑽取（qǔ）芯樣，進行（háng）檢查。

SHB-D801 灌縫膠在配製施工時應保持通風良好，粘貼麵潔淨、無油汙
固化溫度不低於 5℃，環境溫度 20-25℃時固化時間不少於 3 天，平均溫度為 10℃時固化時間（jiān）不少於 7 天
施工（gōng）時必須具備手套、口（kǒu）罩、護目鏡、安（ān）全帽等防護用（yòng）品
若不慎弄到皮膚或衣物上，可用丙酮清洗並用大量清水衝洗
若不慎食用或濺入眼睛，應立即就醫
超低（dī）溫或高溫環境作業用膠，可特殊生產

本產品應密封儲存在環境溫度 -5℃ -40℃的幹燥、清潔的庫房內，不得露天堆放或雨淋，不得損壞包裝
夏季應放到陰涼通風處存放，不（bú）得暴曬；冬季應放到室內存放，室（shì）內溫度不（bú）能低於 15℃
A、B 組份應分開存放，避免混雜。常溫（25℃）儲存期為 12 個（gè）月，若超過 12 個月，應進行檢測，如各項物理力學性能均達到標準要求，則可（kě）繼（jì）續使用
本產品不屬於易燃、易爆、有毒（dú）危險品，可按一般（bān）化學建材運輸（shū），運輸途中（zhōng）不得（dé）損壞包裝、暴曬或雨淋、不得傾斜或倒置

混凝土（tǔ）橋梁、房屋、水利、路麵等工程中裂縫注膠修補
混凝土、磚等構（gòu）件縫隙灌注粘結，起修複加固作用
混凝土內部缺陷（蜂窩、疏鬆）注膠補強修補
