建立模型

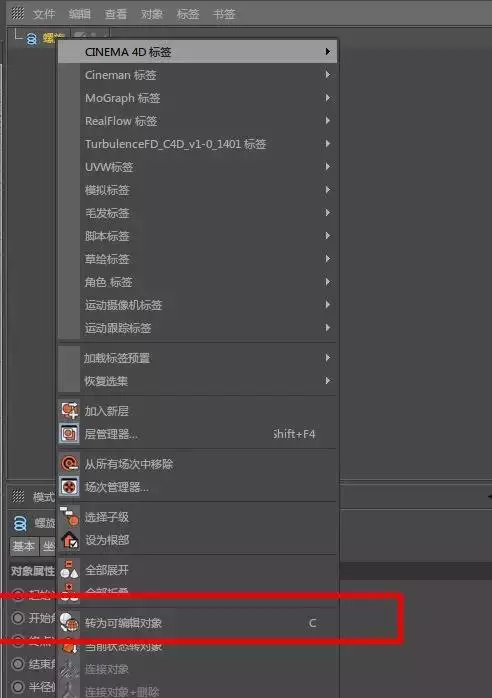

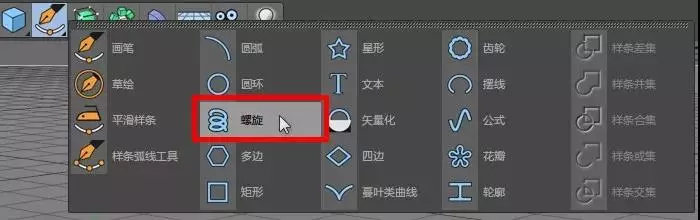

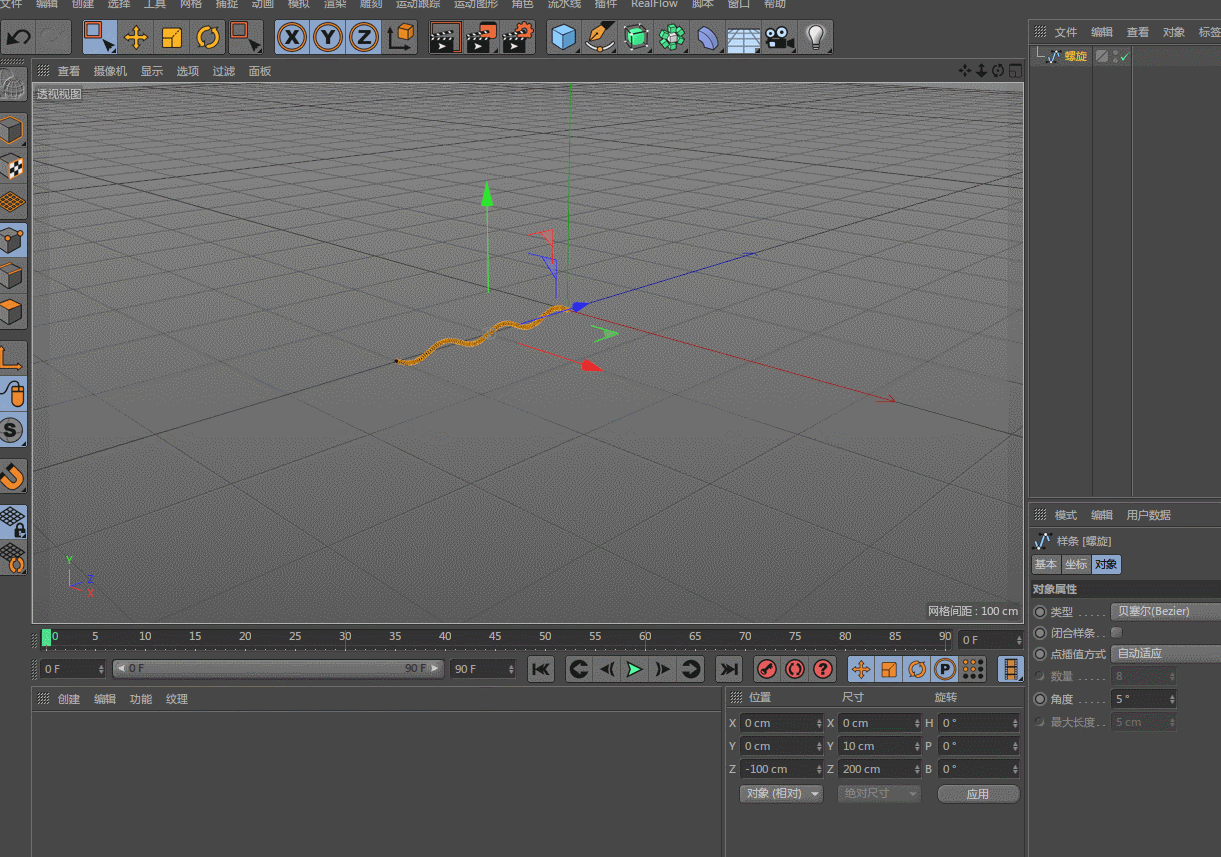

1. 打開C4D，在畫筆工具欄中找到並選擇“螺旋”（圖1.1），然後設置“螺旋”參數（圖1.2），設置好後選中“螺旋”右鍵將其轉變為可編輯對象（圖1.3）。

圖 1.1

圖 1.2

圖 1.3

2. 在點模式下用“框選工具”選中螺旋線的所有點，把這些點X軸的數值改為“0”（圖2.1）。

圖 2.1

3. 將“透視視圖”切換到“右視圖”（按‘鼠標中健’可切換視圖），然後選中“螺旋”並按住Ctrl向左拖動螺旋線至如圖3.1所示位置（說明：按Ctrl可以複製出另一條“螺旋線.1”）。

圖 3.1

4. 切換到正視圖，選中“螺旋線.1”並將其沿著X軸向右移動25cm左右（圖4.1），然後同時選中“螺旋線”和“螺旋線.1”點擊鼠標右鍵選擇“群組對象”（圖4.2）。

圖 4.1

圖 4.2

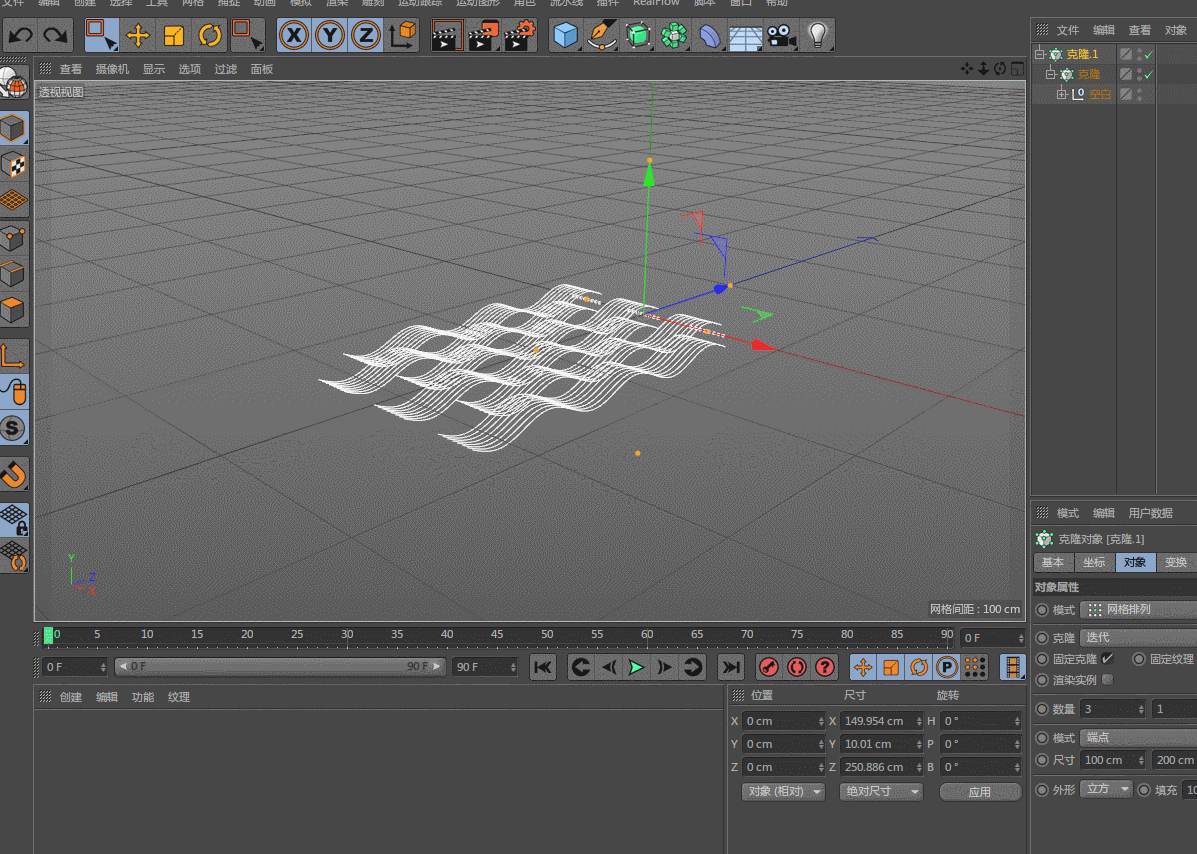

5. 在“運動圖形“中選擇“克隆”，然後將“空白對象”拖拽至“克隆”下並設置“克隆”參數（圖5.1）。再在“運動圖形”中選擇“克隆”，然後將“克隆”拖拽至“克隆.1”下並設置“克隆.1”參數（圖5.2）。

圖 5.1

圖 5.2

6. 將視圖切換到“透視視圖”（按‘鼠標中健’可切換視圖），然後按住Ctrl拖拽複製“克隆.1”，把“克隆“旋轉90°，再將“透視視圖”切換到“頂視圖”並移動“克隆.1”至合適位置（圖6.1）

圖 6.1

7. 分別調整“克隆”和“克隆.1”中螺旋線到合適位置，具體操作見圖7.1。

  7.1

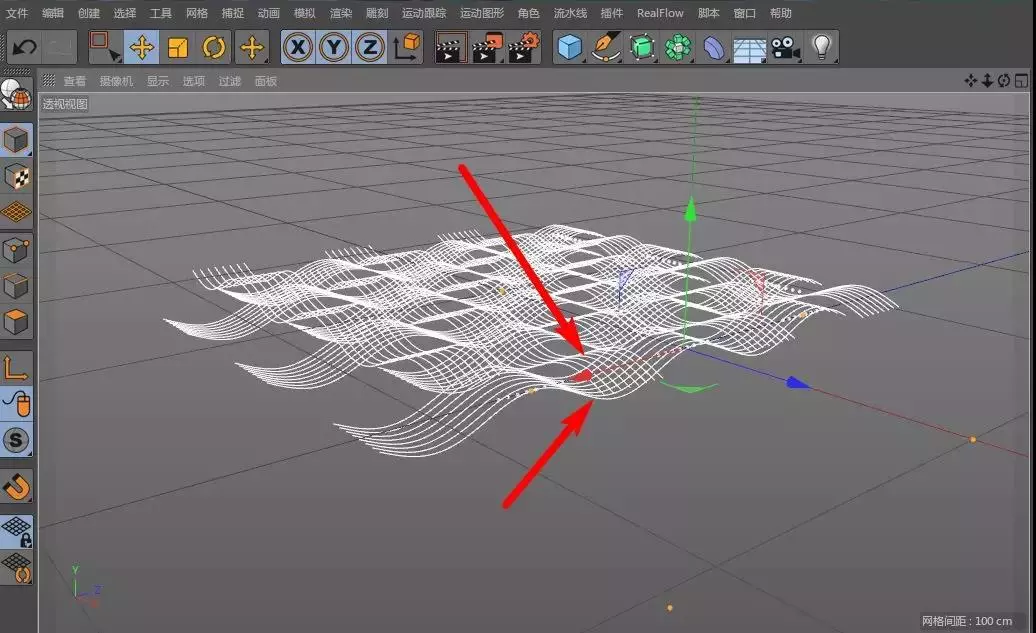

. 將視圖切換到“透視視圖”並觀察螺旋線的分布是否正確如圖8.1（若沒有形成交錯結構可以把‘克隆.1’向後移動將其錯開）。

圖 8.1

9. 螺旋線調整到合適位置後將“克隆”和“克隆.1”統統轉變為“可編輯對象” 後右鍵“連接對象+刪除”，具體操作見圖9.1（說明：選中第一個再把滾輪滑動到最後一個對象上，按住Shift後點選最後一個元素即可選中這些對象範圍內的所有元素，Excel、origin中也是如此）。

圖 9.1

10. 選中“克隆.1”在點模式下用“框選工具”按住Shift加選邊框周圍的點，然後按“Delete”刪除選中的點（圖10.1）。

圖 10.1

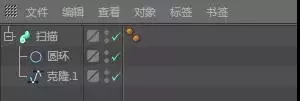

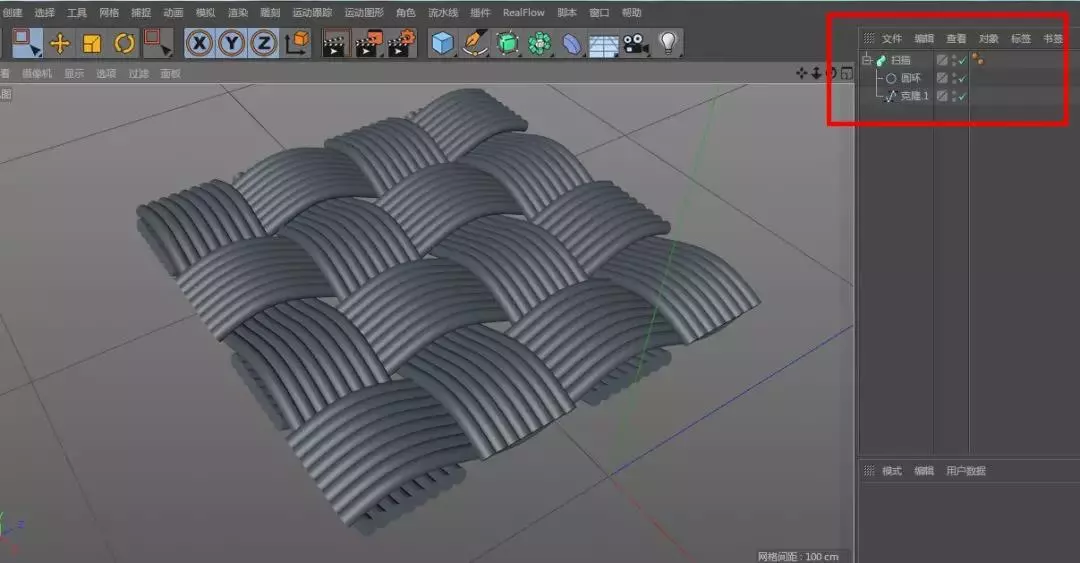

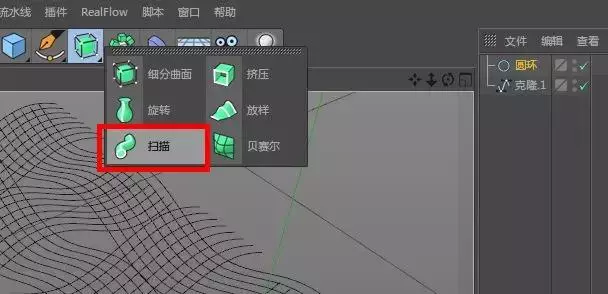

11. ①在畫筆工具中選中“圓環”（圖11.1），並設置其參數（圖11.2）；②在功能區選擇“掃描”（圖11.3），把“克隆.1”和“圓環”拖拽至掃描下如圖11.4（若掃描結果不正確可改變“圓環”裏的“平麵”參數），最終模型圖如圖11.5（若感覺纖維間隙太大可調節圓環半徑，若感覺纖維上下幅度過大，可以選中模型進行單一方向的壓縮——縮放）。

圖 11.1

圖 11.2

圖 11.3

圖 11.4

圖 11.5

模型渲染 + 輸出

12. 在軟件左下角的材質欄雙擊新建材質球，並設置材質球的參數如圖12.1。（說明：不同的參數會有不一樣的效果，可自行嚐試）

圖 12.1

13. 在渲染設置（圖13.1）中設置儲存路徑，和儲存格式（說明：若希望輸出無背景格式的圖片可勾選下麵的Alpha通道）見圖13.2。

圖 13.1

圖 13.2

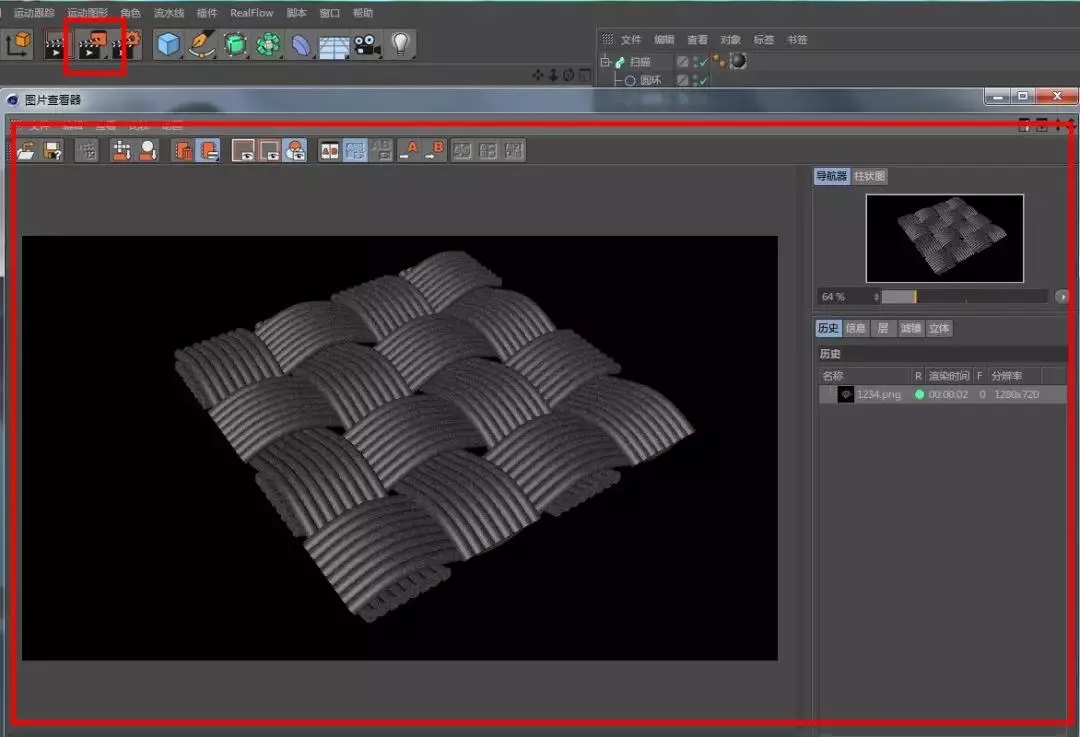

14. 設置完成後點擊“渲染到圖片查看器”完成渲染（圖14.1），然後可以到指定的文件夾中找到渲染完成的圖片（圖14.2）。

圖 14.1

圖 14.2
